Ontdek de 4 belangrijkste stappen voor het kiezen van het perfecte overspanningsbeveiligingsapparaat (SPD) voor uw behoeften en bescherm uw gebouw effectief tegen schade door bliksem en overspanning. U heeft de volgende informatie over de installatie nodig:
Hieronder vindt u een gids die u helpt bij het kiezen van het juiste overspanningsbeveiligingsapparaat en uw gebouw de best mogelijke bescherming biedt.
De eerste stap is het bepalen van de bliksembeveiligingsklasse. Er zijn vier bliksembeveiligingsklassen:
Bliksempiekstroom [Iimp]: 200 kA
Toepassingsvoorbeeld: ex-zones
Bliksempiekstroom [Iimp]: 150 kA
Toepassingsvoorbeeld: ziekenhuisen
Bliksempiekstroom [Iimp]: 100 kA
Toepassingsvoorbeeld: woonhuizen
De bliksembeveiligingsklassen geven een schatting van de verschillende sterktes van bliksemstromen waartegen bescherming moet worden geboden:
Deze leidt 50% van de bliksemstroom naar aarde af, terwijl de andere 50% in het gebouw wordt geleid. Dit wordt verspreid over het hele bedradingssysteem naar alle actieve geleiders en kunnen schade veroorzaken aan de het gebouw. Voor een gebouw in bliksembeveiligingsklasse III en een TN-S-netwerk (5-aderig) resulteert dit in een vereiste Iimp van 10 kA voor overspanningsbeveiliging.
Wist u dat 80% van de gebouwen voldoet aan bliksembeveiligingsklasse III? Lees hier meer over bliksembeveiligingsklassen:
Als elektricien of installateur bepaalt u vervolgens waar de bliksem-en overspanningsbeveiliging moet worden geïnstalleerd. Gebruik in de hoofdstroomverdeling een type I (externe bliksembeveiliging beschikbaar) of type II (geen externe bliksembeveiliging beschikbaar), terwijl een type II SPD voldoende is in een subdistributie.

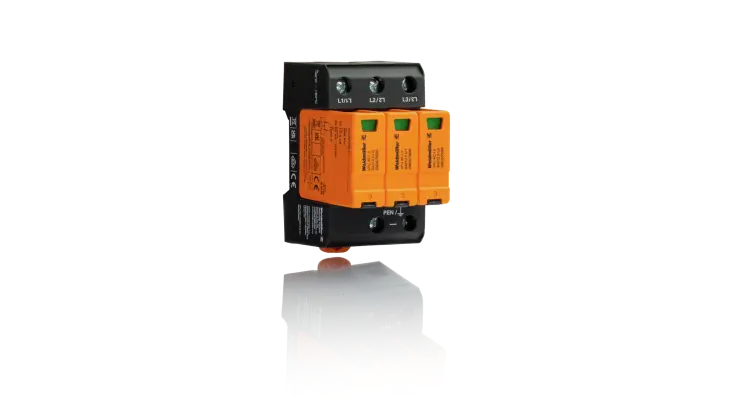

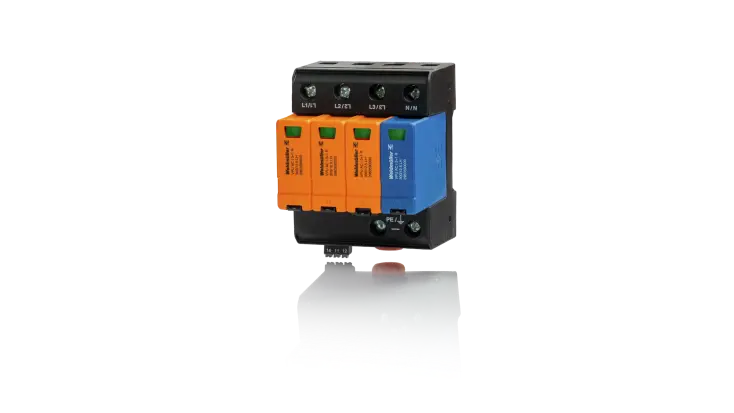

Vervolgens moet u het aangesloten elektriciteitsnetsysteem controleren. Een TN-C-elektriciteitsnet vereist een overspanningsbeveiliging van drie polen (3+0), terwijl een TN-S-elektriciteitsnet een overspanningsbeveiliging van vier polen (bijvoorbeeld 3+1) vereist.
Gebruik als laatste de netspanning om het spanningsniveau van de SPD te bepalen en zorg ervoor dat uw beveiligingsapparaat precies is afgestemd op uw behoeften. In Europa is de netspanning bijvoorbeeld 230/400V. Voor deze netspanning heb je 230 V bliksem-en overspanningsbeveiliging nodig.
