De toenemende digitalisering van industriële installaties vraagt om een verdere ontwikkeling van de bestaande ethernetbekabeling. Met name voor sensoren en lokale, modulaire besturingseenheden kunnen conventionele bekabelingsconcepten niet meer voldoen aan de nieuwe eisen met betrekking tot de benodigde ruimte en de installatie-inspanning.
Een oplossing is Single Pair Ethernet (SPE), een ethernet-standaard voor gegevensoverdracht via één aderpaar (2-draads-ethernet). Single Pair Ethernet is opgezet om de gegevensoverdracht in industriële toepassingen te vereenvoudigen en te verbeteren door een eenvoudige en kosteneffectieve manier te bieden om ethernetnetwerken samen te stellen via bestaande draden.
Samen met partnerbedrijven uit de verbindingstechnologiesector vertrouwt Weidmüller op de innovatieve Single Pair Ethernet-technologie om nieuwe industriestandaarden te ontwikkelen. De Single Pair Ehernet-technologie maakt een consistente en voordelige verbinding mogelijk van een groot aantal eindapparaten in het Industriële IoT, van sensoren in het veld tot de cloud.
This is a YouTube video. By clicking on this video, you agree to Google/YouTube's Privacy Policy & Terms of Use . You also agree to our Privacy Policy.
Een gestandaardiseerd SPE-aansluitvlak volgens IEC 63171-7 (Ed. 2, CD)
Het geharmoniseerde aansluitvlak voor IP20, M8, M12 en M12-Hybrid ontsluit alle voordelen van Single Pair Ethernet – interoperabel, merk-onafhankelijk en toekomstbestendig. Het vermindert planningsrisico’s, vereenvoudigt de integratie en versnelt de implementatie. Begin nu met plannen – met Weidmüller als uw sterke partner aan uw zijde.
Standaard voor PROFINET over SPE – en ondersteund door de hele industrie:
Voor PROFINET over SPE is het aansluitvlak al als standaard gedefinieerd in de richtlijnen volgens IEC 63171. Dit biedt duidelijke richtlijnen voor fabrikanten van apparatuur en systemen. Tegelijkertijd werken PI, ODVA, OPC Foundation en FieldComm Group samen in een gezamenlijke werkgroep om consistente SPE-standaardisatie te bevorderen – inclusief PoDL-prestatieklassen en geschikte steekverbindingen – om interoperabele, fabrikantonafhankelijke oplossingen te garanderen van het veldniveau tot aan de IT.
Universeel aansluitbaar – opname in de IEC 61158-serie
De integratie van SPE in de IEC 61158-serie is in volle gang. Dit betekent dat het aansluitvlak universeel zal worden opgenomen in toekomstige veldbusspecificaties en centraal relevant zal worden voor alle gebruikersorganisaties – PROFINET International, ODVA, OPC Foundation en FieldComm Group. Kortom: het toekomstige aansluitvlak dat door alle relevante gebruikersorganisaties wordt erkend.

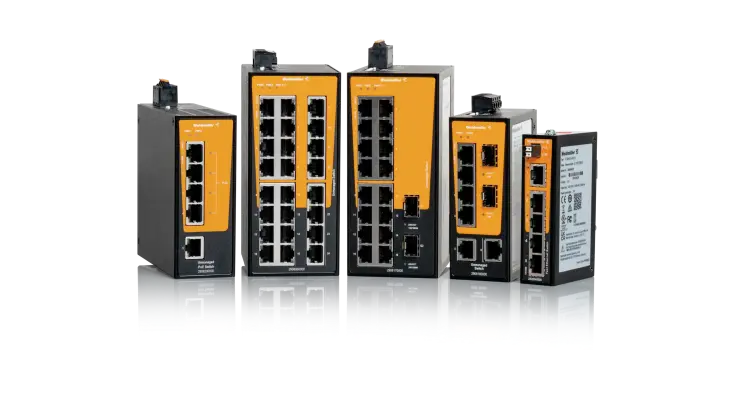

We passen ons SPE-portfolio aan de nieuwe norm IEC 63171-7 aan. Het uitgebreide portfolio omvat ter plaatse configureerbare insteekconnectors, patchkabels, switches en PCB-insteekconnectors.
Vermindert de benodigde ruimte met 33% in vergelijking met RJ45 – voor aanzienlijk meer poorten op dezelfde printplaat.
Vertrouwde haptiek en interface zorgen voor intuïtieve installatie en onderhoud – net als bij RJ45.
Een uniforme interface voor IP20-, IP67- en hybride toepassingen
De automatiseringsgemeenschap PROFIBUS & PROFINET International (PI), waarvan het elektrotechniek- en verbindingstechnologiebedrijf Weidmüller een van de meer dan 1.800 leden is, heeft op basis van essentiële toepassingsvereisten een uniform aansluitvlak voor Single Pair Ethernet (SPE) ontwikkeld en dit ter internationale standaardisatie ingediend.
Met kerntechnologieën zoals PROFIBUS en PROFINET is PI verantwoordelijk voor de ontwikkeling van toonaangevende, open standaarden voor alle gebieden van de industriële productie. Met de overeenstemming over een gestandaardiseerd aansluitvlak voor Single Pair Ethernet zet de industrie nu een beslissende stap naar de toekomst.
Het nieuwe SPE-connectorensysteem is gedefinieerd in IEC 63171-7 Ed. 2 en biedt een uniform aansluitvlak voor toepassingen in schakelkasten, in het veld en voor hybride installaties.
Als belangrijke drijvende kracht achter deze technologie zal Weidmüller zijn productfamilie uitbreiden met oplossingen die het nieuwe aansluitvlak bevatten. De nieuwe IEC 63171-7-norm introduceert een geharmoniseerd aansluitvlak dat universeel kan worden gebruikt voor verschillende toepassingen – van IP20 tot IP67 en hybride oplossingen. Dit maakt het ontwerp, de planning en het onderhoud aanzienlijk eenvoudiger.
Ons uitgebreide portfolio omvat:
Alle producten zijn ontworpen om te voldoen aan de nieuwe norm IEC 63171-7.
IEC 63171-2: Oudere norm, niet universeel, voornamelijk voor vaste bekabeling in de IP20-klasse.
IEC 63171-7: Nieuw geharmoniseerd aansluitvlak, universeel toepasbaar (IP20/IP67/hybride), toekomstbestendig en geoptimaliseerd voor de volgende generatie SPE-producten.
Ja. De oude norm blijft bestaan als IEC-norm, maar zal waarschijnlijk aan relevantie inboeten en op middellange termijn worden vervangen om de voordelen van het nieuwe, geharmoniseerde aansluitvlak en de compatibiliteit voor toekomstige SPE-toepassingen te waarborgen.
De marktintroductie staat gepland voor 2026.
Heeft u meer informatie nodig over Single Pair Ethernet-technologie en SPE-producten van Weidmüller? Wij hebben gedetailleerdere informatie voor je samengesteld die je kunt downloaden. Download gerust onze brochure of whitepaper om precies de informatie te krijgen die je nodig hebt voor je toepassingsvelden. Gebruik deze bronnen om de juiste Single Pair Ethernet-technologie voor je individuele behoeften te vinden.
Single Pair Ethernet (SPE) is een technologie die voldoet aan de essentiële eisen voor IIoT en Industry 4.0-toepassingen en is ontwikkeld om end-to-end intelligent netwerken mogelijk te maken over alle etages met Industrial ethernet.
Single Pair Ethernet-oplossingen zijn schaalbaar, deterministisch en volledig compatibel met protocollagen boven Physical Etage 1, waardoor alle componenten in industriële toepassingen met elkaar kunnen communiceren.
Er moeten nieuwe technologieën worden ontwikkeld om ethernet-technoogie universeel te maken van de sensor naar de cloud en bestaande veldbussystemen op het procesniveau aan te vullen.
De huidige ethernettechnologie is te complex en te groot voor veel toepassingen in het Industrial Internet of Things (IIoT) en is vaak niet geschikt om het laagste veldniveau te aangesloten. SPE (2-draads internet) biedt een oplossing door lange kabellengtes te combineren met een compact model en eenvoudige, robuuste bekabeling, wat vooral voordelig is voor toekomstige gebruiksscenario's in veel sectoren van de industrie.
Single Pair Ethernet (SPE) is een ethernet-standaard die gegevensoverdracht via één aderpaar mogelijk maakt (2-draads-ethernet). Deze technologie werd ontwikkeld om industriële toepassingen te vereenvoudigen en te optimaliseren. SPE verzendt zowel gegevens als stroom (Power over Data Line) via één aderpaar, wat de bekabelingskosten verlaagt en de installatie vereenvoudigt.
SPE maakt gebruik van een symmetrische transmissietechnologie waarbij data in beide richtingen tegelijkertijd wordt verzonden via een enkel aderpaar. Deze technologie maakt stabiele en betrouwbare verbindingen mogelijk, zelfs over lange afstanden en onder moeilijke industriële omstandigheden. Met transmissiesnelheden van 10 Mbit/s bij transmissielengtes tot 1000 meter en tot 1 Gbit/s bij transmissielengtes tot 40 meter is SPE ideaal voor gebruik in het Industriële IoT, van sensoren tot besturingseenheden.
Single Pair Ethernet (SPE) is de ideale oplossing voor de uitdagingen van Industry 4.0 en het Industrial Internet of Things (IIoT). De overheveling van informatie van afgelegen sensoren en apparaten is niet langer een probleem dankzij SPE. Met gestandaardiseerde interfaces en een directe aansluiting via een tweedraadse oplossing kunnen gegevens en energie via slechts één lijn worden verzonden. Het beste van alles is dat SPE afstanden tot 1000 m kan overbruggen, wat resulteert in een hogere systeembeschikbaarheid met meer productiegegevens. Door de beperking tot slechts één paar draden wordt de bekabeling aanzienlijk beperkt.
Bovendien maakt Single Pair Ethernet (SPE) zowel gegevens- als stroomoverdracht mogelijk via Power over Data Line (PoDL) met transmissiesnelheden tot 1 GBit/s. Een uniform Ethernet-gebaseerd communicatiesysteem wordt dus verzekerd van sensoren naar de cloud. Bereid je voor op de toekomst - met Single Pair Ethernet als de belangrijkste technologie voor industriële communicatie en netwerkinfrastructuur!

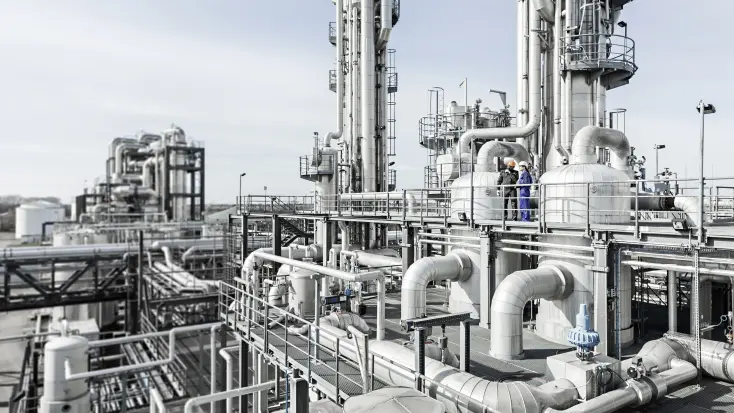

Wilt u toegang tot gegevens uit het veld in de procesindustrie? Dan is Ethernet APL de oplossing voor u! Ethernet APL is onderdeel van Single Pair Ethernet en is speciaal voor de procesindustrie ontwikkeld.

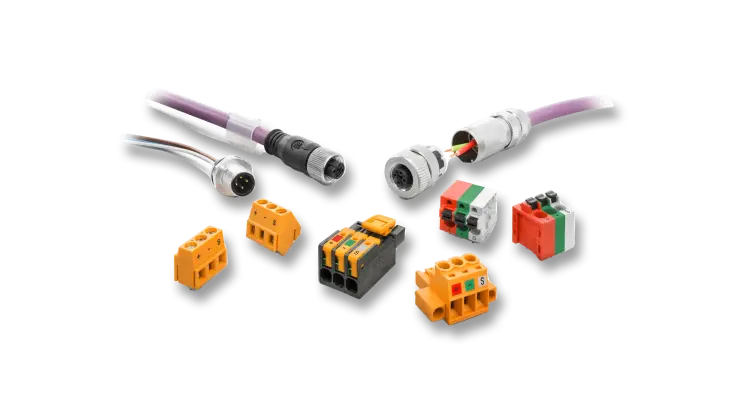

Weidmüller biedt gekwalificeerde componenten voor beide toepassingsgebieden. Voor Single Pair Ethernet in de industrie en gebouwautomatisering biedt Weidmüller geminiaturiseerde connectoren, patchkabels, gereedschapsloze configureerbare connectoren voor IP20- en IP67-omgevingen. Voor ethernet APL in de procesindustrie biedt Weidmüller een breed scala aan componenten die zijn gekwalificeerd voor Ethernet APL, zoals klassieke terminals met schroef of veerklemverbinding, OMNIMATE®-printplaat en printplaatconnectoren, ingebouwde en ter plaatse configureerbare connectoren (M12).
Gebruik Ethernet APL voor toegang tot gegevens uit het veld in een veeleisende industriële omgeving en profiteer van betrouwbare gegevensoverdracht en gelijktijdige voeding via twisted-pair kabels tot 1000 m met inachtneming van de intrinsieke veiligheid.
Single Pair Ethernet (2-draad Ethernet) beschrijft verschillende Ethernet standaarden gebaseerd op IEEE 802.3 en activeert overdrachtssnelheden die voldoende zijn zelfs voor complexe sensor componenten. Bij een kabel transmissielengte van oplopend 1.000 m is 10 Mbit/s mogelijk, terwijl volgens de standaard een datasnelheid van 100 Mbit/s tot 1 Gbit/s kan worden bereikt met een kabeltransmissielengte van 40 m.
Het is echter ook duidelijk dat de gestandaardiseerde minimale transmissielengte van 40 m voor 100 Mbit en gigabit aanzienlijk kan worden vergroot door gebruik te maken van geschikt componenten.
Single Pair-Ethernetten (SPE) maken randapparaten nu nog eenvoudiger en flexibel. Dankzij Vermogen over Datakabel (PoDL) technologie, kan vermogen worden geleverd aan aangesloten apparaten via de datakabel zonder de noodzaak van een gescheiden energievoorziening lijn. PoDL biedt verschillende spanningsniveaus van 24 V tot 48 V en kan vermogensklassen tot 52 W leveren aan de Power Source Equipment (PSE). Dit maakt het gebruik van Single Pair-Ethernetten nog efficiënter en bespaart ruimte en kosten.
Single Pair Ethernet (SPE) is een baanbrekende innovatie die toekomstgerichte toepassingsgebieden op een efficiënte en kostenopslaande manier ondersteunt. In vergelijking met traditionele Ethernetten activeert SPE slimmere end-to-end netwerken die schaalbaar, deterministisch en volledig interoperabel zijn.
In tegenstelling tot bussystemen maakt SPE (Ethernet met twee draden) naadloze aansluiting van apparaten in het veld mogelijk, zoals sensoren, waardoor de gegevensoverdracht van de realtime van het veldniveau naar de cloud wordt geactiveerd met end-to-end TCP/IP-communicatie. Dit gebeurt zonder extra gateways of dubbele infrastructuur voor controle en IT, wat een doorslaggevend voordeel biedt ten opzichte van andere systemen.
De IEC-standaard IEC 63171 gaat over de standaardisering van Single Pair Ethernet-verbindingstechniek. De standaard defineert de fundamentele informatie, testtechnieken en eisen voor SPE-connectoren. De standaarden afdekkingen elektrische en transmissie eigenschappen evenals verschillende paringsgezichten. Daarnaast bevat de standaard het MICE-concept (Mechanical, Ingress, Climatic and Electromagnetic), dat betrekking heeft op omgevingsomstandigheden en gebruiksgebieden.
IEC 63171: basisstandaard
De Single Pair Ethernet Systee Alliance (SPESA) is een samenwerkingsverband van toonaangevende bedrijven die zich ten doel heeft gesteld om de enorme potentiaal van de nieuwe SPE-technologie optimaal te benutten voor de toekomst. De Single Pair Ethernet System Alliance stimuleert de uitwisseling tussen experts uit verschillende technologieën met als doel de SPE-technologie op zoveel mogelijk markten en toepassingen tot stand te brengen en een gemeenschappelijke marktstandaard te creëren.
Voor de snelle implementatie van Single Pair Ethernet streeft SPESA ernaar knowhow over de technologie op te bouwen en tegelijkertijd technologische belemmeringen voor de implementatie weg te nemen.
